Что такое кабельные трассы?

Определение и назначение

Кабельные трассы – это пути, по которым прокладываются электрокабели снаружи и внутри зданий. Это маршрут, который начинается от источника электропитания и завершается в точке присоединения кабеля. Правильно спроектированная трасса должна не допускать повреждения линии, предотвращать разрушительное действие влажной среды, а также обеспечить удобный доступ для ремонта.

Кабельные трассы — это упорядоченный маршрут для прокладки электрических, оптических или слаботочных кабелей, а также комплекс инженерных конструкций, которые фиксируют, направляют и защищают кабели от внешних воздействий.

Основные разновидности

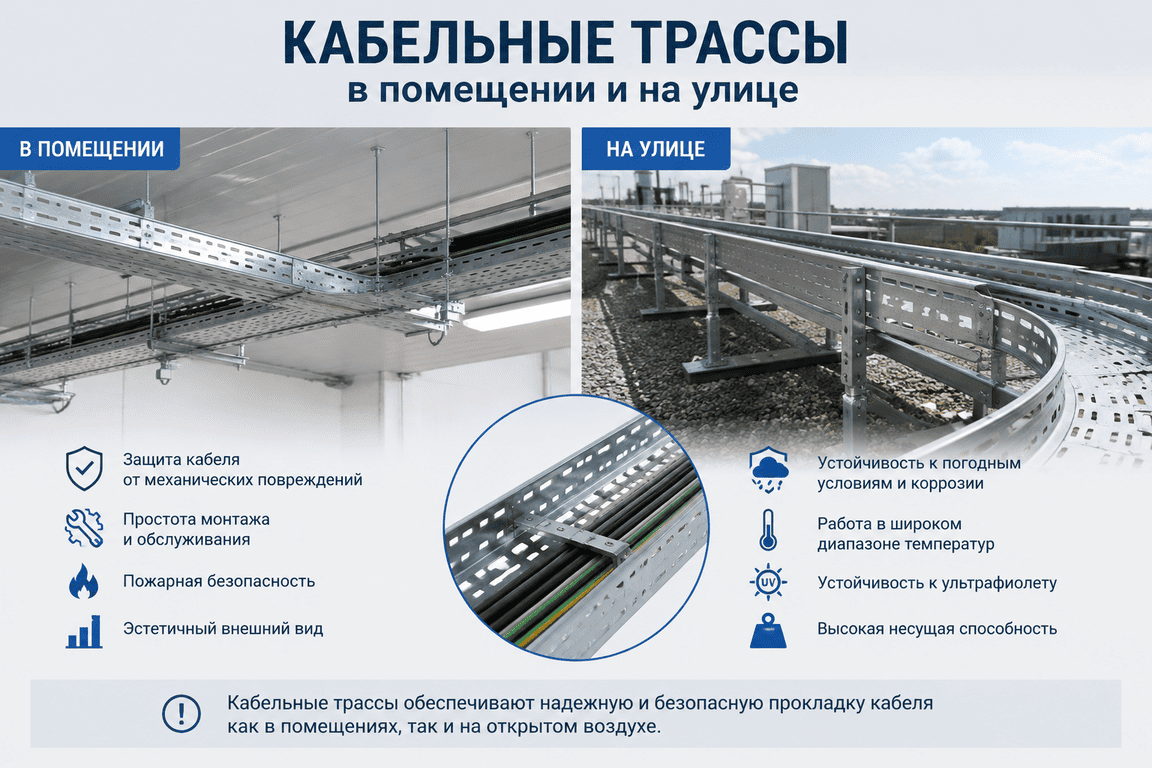

Кабельные трассы принято делить на внешние и внутренние в зависимости от места и способа прокладки. У каждого типа есть свои особенности:

Внутренняя прокладка

Внутренние трассы – это системы, конструкции и приспособления для прокладки кабелей внутри зданий и помещений. Такие трассы обеспечивают удобный монтаж и доступ к коммуникациям на этажах и между ними. У них есть несколько разновидностей:

Кабельные трассы из лотков

Такие кабельные трассы предназначены для установки внутри зданий различного назначения. Кабельная линия прокладывается внутри металлических или пластиковых лотков, они оберегают ее от повреждений. Лотки могут быть перфорированными и неперфорированными: первый тип больше подходит для прокладки внутри помещений, в таких лотках предусмотрены вентиляционные отверстия. Неперфорированные лотки подходят для установки в технических помещениях, так как они предохраняют кабели от пыли и механических повреждений.

Трассы из коробов

Короб представляет собой кабель-канал, изолирующий электрокабели от пыли и внешних механических воздействий. Короб устанавливается на стену или потолок, крышка закрывает кабель, но обеспечивает к нему свободный доступ для замены или техобслуживания. В жилых и офисных помещениях используются кабель-каналы из пластика, в производственных помещениях чаще применяют стальные и алюминиевые короба.

Внешняя установка

Внешние кабельные трассы – это инфраструктура для прокладки силовых, контрольных и слаботочных кабелей вне зданий: между постройками, на территории предприятий и не только. Они защищают проводку от механических повреждений, влаги, перепадов температур, химического и ветрового воздействия.

Размещение в грунте

Распространенный способ – прокладка кабеля в грунте. Для этого подготавливается траншея глубиной не менее 0,7 м, в нее укладывают бронированный кабель, устойчивый к механическим повреждениям. При прокладке обычного кабеля он помещается в трубу из ПНД для обеспечения внешней защиты.

Воздушная прокладка

Воздушные кабельные трассы — это способ прокладки кабелей над землей с фиксацией на опорах, столбах, фасадах зданий или тросах. Это экономичная альтернатива подземным сетям, часто применяемая на открытых территориях или для пересечения препятствий. Для воздушной прокладки используются самонесущие изолированные провода, подвески на металлический кабеленесущий трос и другие способы.

Нормативные документы

Монтаж кабельных трасс регулируется государственными нормами и стандартами, базовый документ - ГОСТ Р 52868-2021. Свод правил по прокладке кабелей изложен в СП 76.13330.2016, а также в Правилах устройства электроустановок (ПУЭ).

Способы крепления кабельных трасс

Способ крепления кабельной трассы выбирается исходя из типа кабеля, его веса, а также особенностей помещения: например, стены из бетона, кирпича, гипсокартона, наличие подвесных потолков и другие условия. Возможно размещение кабелей в лотках и коробах, в трубах для защиты от внешних агрессивных сред, на струнах и тросах.

Как правильно выбрать и смонтировать кабельную трассу

При выборе кабельной трассы важно учитывать условия эксплуатации, тип помещения или территории, нагрузку на линию и требования к дальнейшему обслуживанию. Решение должно обеспечивать защиту кабеля и возможность его замены или расширения без сложного демонтажа.

Монтаж выполняется с соблюдением целостности маршрута, без перегибов и лишнего натяжения. Особое внимание уделяется креплениям, переходам и местам повышенной нагрузки. Грамотно смонтированная трасса повышает надежность всей системы и упрощает ее обслуживание.
