Каталог
Перфорированный лоток
изготовление перфорированного лотка лоток серии SPL

Перфорированный лоток для кабеля

цена от
669.6
руб.
Sales АДС
Секретная цена для своих!
Выбрать вариант
Можем изготовить
по вашим размерам
Скачать 3D-модели
  • Ширина
    от 50 мм до 600 мм
  • Высота
    от 35 мм до 200 мм
  • Толщина
    от 0.55 мм до 2 мм
  • Длина
    3000 мм
Вы спрашиваете - мы отвечаем
Подробнее
Понадобится
к перфорированному лотку
Угол горизонтальный 90° градусов
Угол 90°
Отвод Т-образный для лотка
отвод T-образный
Разделитель листового лотка
разделитель для лотка
Популярные модели:
Код заказа Артикул Ширина, мм Высота, мм Толщина, мм Вес, кг/м Цена р./м.
SL10002
SPL50*35*0,7*3000 ZN
50
35
0.7
0.62
669.6 руб.
SL10003
SPL50*35*0,8*3000 ZN
50
35
0.8
0.71
766.8 руб.
SL10004
SPL50*35*1,0*3000 ZN
50
35
1
0.89
961.2 руб.
SL10005
SPL50*35*1,2*3000 ZN
50
35
1.2
1.07
1155.6 руб.
SL10006
SPL50*35*1,5*3000 ZN
50
35
1.5
1.34
1447.2 руб.
SL10007
SPL50*35*2,0*3000 ZN
50
35
2
1.78
1922.4 руб.
SL10009
SPL50*50*0,7*3000 ZN
50
50
0.7
0.77
831.6 руб.
SL10010
SPL50*50*0,8*3000 ZN
50
50
0.8
0.88
950.4 руб.
SL10011
SPL50*50*1,0*3000 ZN
50
50
1
1.1
1188 руб.
SL10012
SPL50*50*1,2*3000 ZN
50
50
1.2
1.32
1425.6 руб.
SL10013
SPL50*50*1,5*3000 ZN
50
50
1.5
1.65
1782 руб.
SL10014
SPL50*50*2,0*3000 ZN
50
50
2
2.2
2376 руб.
SL10016
SPL50*60*0,7*3000 ZN
50
60
0.7
0.87
939.6 руб.
SL10017
SPL50*60*0,8*3000 ZN
50
60
0.8
0.99
1069.2 руб.
SL10018
SPL50*60*1,0*3000 ZN
50
60
1
1.24
1339.2 руб.
SL10019
SPL50*60*1,2*3000 ZN
50
60
1.2
1.49
1609.2 руб.
SL10020
SPL50*60*1,5*3000 ZN
50
60
1.5
1.87
2019.6 руб.
SL10021
SPL50*60*2,0*3000 ZN
50
60
2
2.49
2689.2 руб.
SL10023
SPL60*40*0,7*3000 ZN
60
40
0.7
0.72
777.6 руб.
SL10024
SPL60*40*0,8*3000 ZN
60
40
0.8
0.83
896.4 руб.
SL10025
SPL60*40*1,0*3000 ZN
60
40
1
1.03
1112.4 руб.
SL10026
SPL60*40*1,2*3000 ZN
60
40
1.2
1.24
1339.2 руб.
SL10027
SPL60*40*1,5*3000 ZN
60
40
1.5
1.55
1674 руб.
SL10028
SPL60*40*2,0*3000 ZN
60
40
2
2.06
2224.8 руб.
SL10030
SPL100*35*0,7*3000 ZN
100
35
0.7
0.87
939.6 руб.
SL10031
SPL100*35*0,8*3000 ZN
100
35
0.8
0.99
1069.2 руб.
SL10032
SPL100*35*1,0*3000 ZN
100
35
1
1.24
1339.2 руб.
SL10033
SPL100*35*1,2*3000 ZN
100
35
1.2
1.49
1609.2 руб.
SL10034
SPL100*35*1,5*3000 ZN
100
35
1.5
1.87
2019.6 руб.
SL10035
SPL100*35*2,0*3000 ZN
100
35
2
2.49
2689.2 руб.
SL10038
SPL100*50*0,8*3000 ZN
100
50
0.8
1.16
1252.8 руб.
SL10039
SPL100*50*1,0*3000 ZN
100
50
1
1.46
1576.8 руб.
SL10040
SPL100*50*1,2*3000 ZN
100
50
1.2
1.75
1890 руб.
SL10041
SPL100*50*1,5*3000 ZN
100
50
1.5
2.18
2354.4 руб.
SL10042
SPL100*50*2,0*3000 ZN
100
50
2
2.91
3142.8 руб.
SL10044
SPL100*60*0,7*3000 ZN
100
60
0.7
1.12
1209.6 руб.
SL10045
SPL100*60*0,8*3000 ZN
100
60
0.8
1.28
1382.4 руб.
SL10046
SPL100*60*1,0*3000 ZN
100
60
1
1.6
1728 руб.
SL10047
SPL100*60*1,2*3000 ZN
100
60
1.2
1.93
2084.4 руб.
SL10048
SPL100*60*1,5*3000 ZN
100
60
1.5
2.4
2592 руб.
SL10049
SPL100*60*2,0*3000 ZN
100
60
2
3.19
3445.2 руб.
SL10051
SPL100*65*0,7*3000 ZN
100
65
0.7
1.17
1263.6 руб.
SL10052
SPL100*65*0,8*3000 ZN
100
65
0.8
1.33
1436.4 руб.
SL10053
SPL100*65*1,0*3000 ZN
100
65
1
1.67
1803.6 руб.
SL10054
SPL100*65*1,2*3000 ZN
100
65
1.2
2
2160 руб.
SL10055
SPL100*65*1,5*3000 ZN
100
65
1.5
2.5
2700 руб.
SL10056
SPL100*65*2,0*3000 ZN
100
65
2
3.33
3596.4 руб.
SL10058
SPL100*80*0,7*3000 ZN
100
80
0.7
1.32
1425.6 руб.
SL10059
SPL100*80*0,8*3000 ZN
100
80
0.8
1.5
1620 руб.
SL10060
SPL100*80*1,0*3000 ZN
100
80
1
1.88
2030.4 руб.
+3 фото

Преимущества перфорированных кабельных лотков

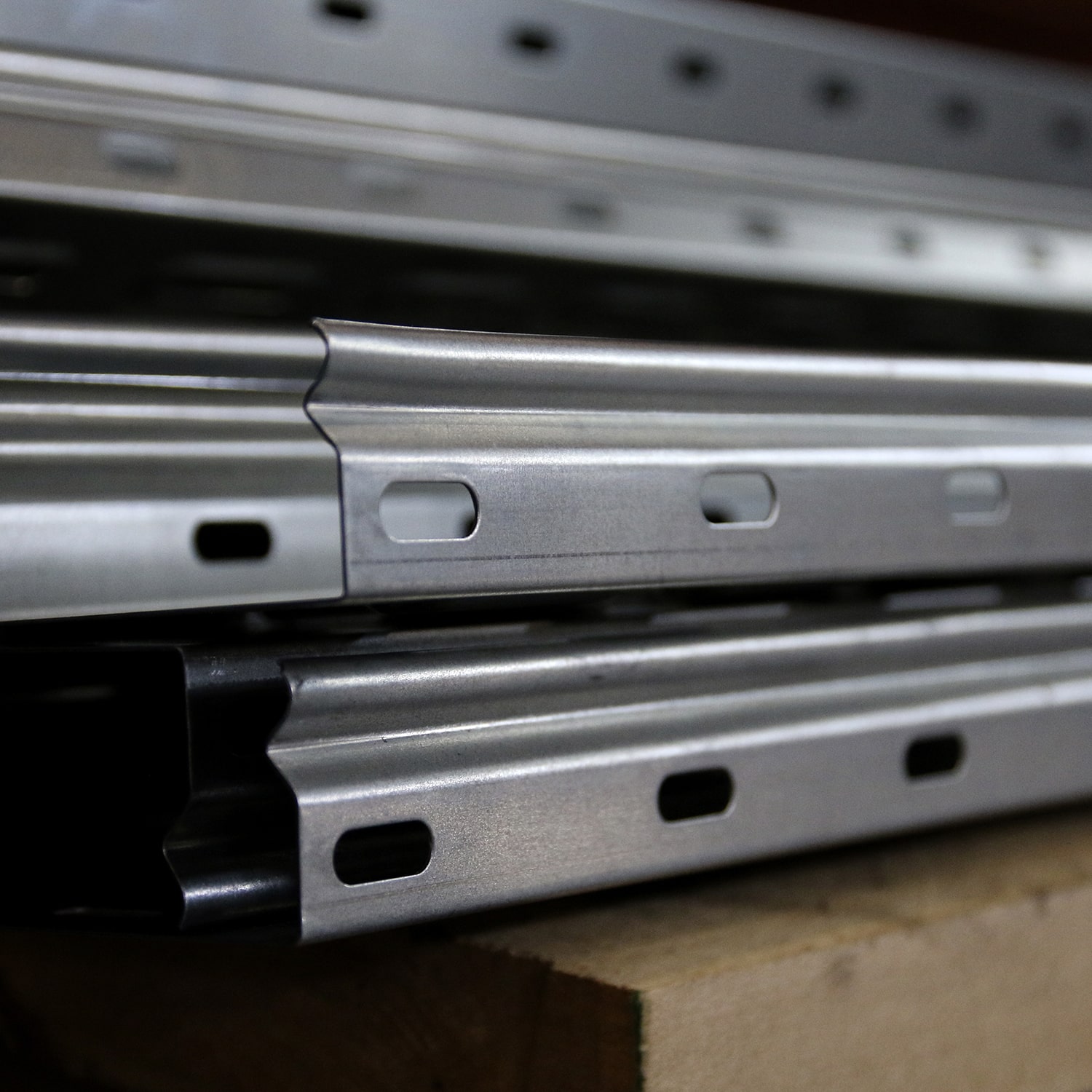

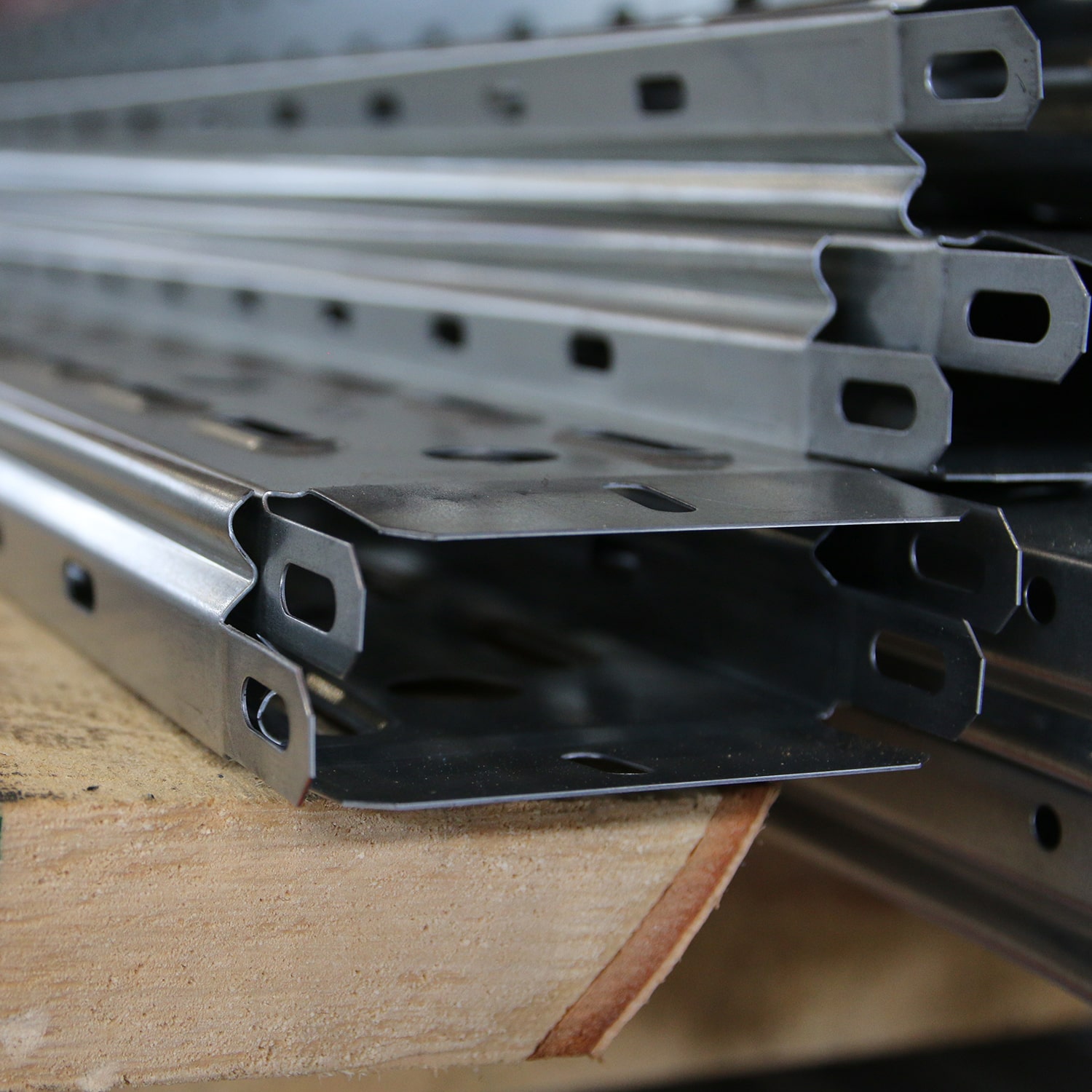

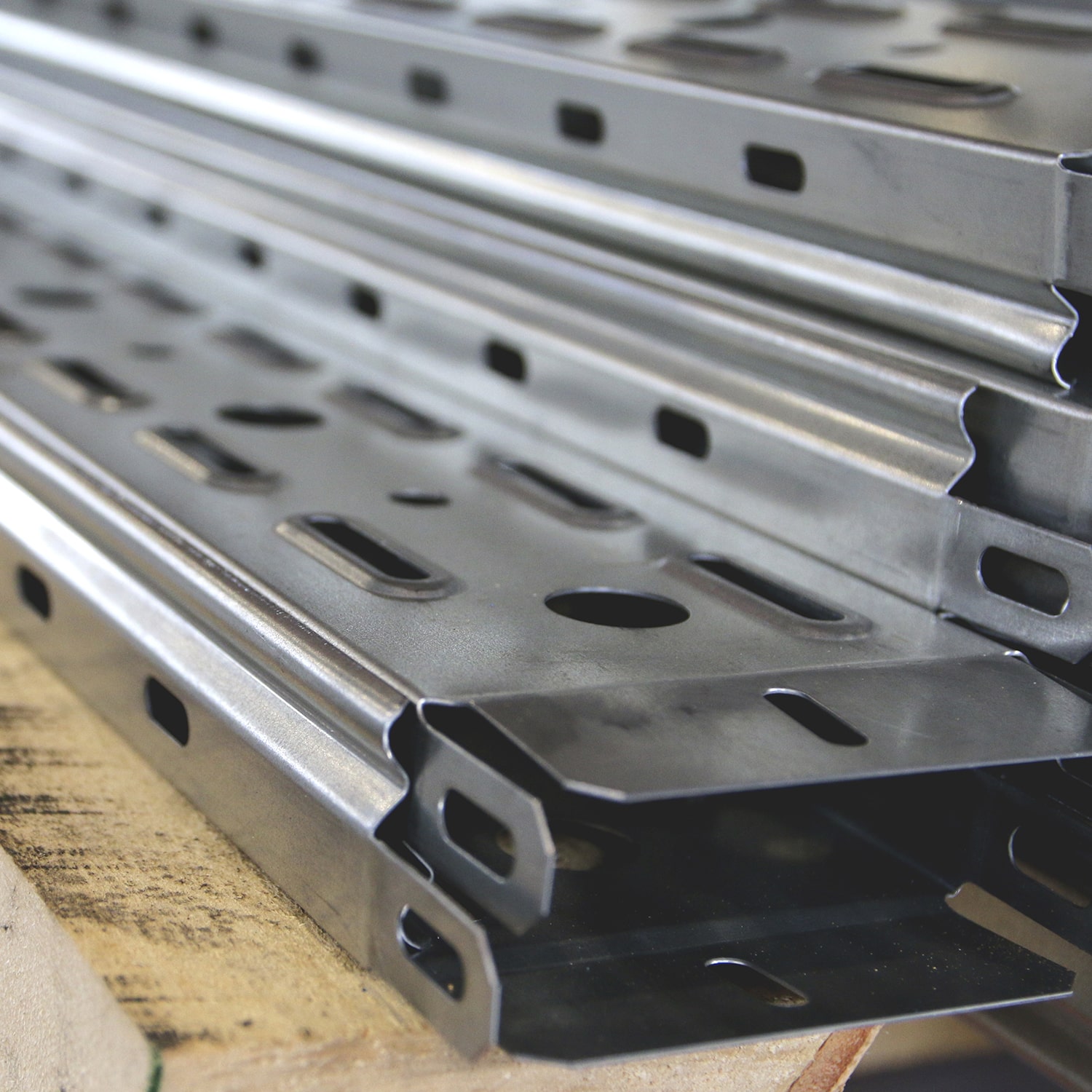

Перфорированный лоток для кабеля — это стальная кабеленесущая секция с непрерывным основанием и бортами, у которой дно и стенки выполнены с рядами отверстий. Он служит для открытой прокладки, поддержки и защиты силовых и слаботочных кабелей внутри зданий и на улице.

Перфорация выполняет две задачи. Первая — вентиляция: отверстия отводят тепло, кабель под нагрузкой не перегревается, что продлевает срок службы изоляции. Вторая — монтаж: в отверстия заводят стяжки для фиксации кабеля, через них же лоток крепится к стене, потолку, полу или стойкам.

Быстрый монтаж без соединительных пластин. Секции соединяются между собой винтами и гайками М6 напрямую — не нужно докупать соединители. Крышка — серии UKL. Лоток совместим с системами S3, S5, LP, CLP, ST, поэтому вашими секциями можно достраивать уже смонтированную трассу.

Типоразмеры: ширина 50–600 мм, высота борта 35–200 мм, толщина стали 0,55–2 мм, длина секции 3000 мм. Нужного размера нет в ряду — изготовим нестандарт по вашему чертежу: собственное производство в Пушкино. Соответствует ГОСТ Р 52868, есть сертификат соответствия.

Варианты исполнения и покрытия перфорированных лотков

  • Оцинкованный (Сендзимир) — базовое исполнение для сухих отапливаемых помещений; цинковое покрытие по методу Сендзимира, самый ходовой и экономичный вариант.
  • Горячеоцинкованный (HDG) — для улицы и влажных/агрессивных сред, максимальная антикоррозийная стойкость.
  • Нержавеющий — для химической, пищевой, нефтехимической среды и высокой влажности.
  • Окрашенный RAL — когда важна эстетика (открытые интерьеры, видимые трассы).

Заказывая перфорированный кабельный лоток у нас, Вы получаете

  1. Широкий ассортимент листовых металлических лотков и аксессуаров: доступны в нержавеющем, алюминиевом, оцинкованном, горячеоцинкованном и окрашенном исполнении.
  2. Комплектуются универсальными аксессуарами системы «быстрый монтаж».
  3. Наши электрические перфорированные лотки подходят для средних, тяжелых и сверхтяжелых кабельных трасс, для всех типов электромонтажа и электропроводки.
  4. Надежность: перфорированная конструкция кабельных лотков предотвращает скопление влаги и уменьшает повреждение изоляции кабеля во время монтажа.
  5. Адаптивность системы кабельных лотков.
  6. Простое техническое обслуживание: поскольку системы перфорированных кабельных лотков легко доступны, техническое обслуживание требует меньше времени и менее подвержены пожарам.
  7. Универсальный монтаж с другими производителями, изготовим нестандартные размеры с любой перфорацией и пуклевкой.
  8. Гарантия качества от производителя.
  9. Своевременная доставка заказа и конкурентоспособное ценообразование.
Характеристики
ЦветСерый (возможно окрашивание порошковой краской)
СовместимостьСерии S3, S5, LP, CLP, ST
МатериалСталь
Степень защитыIP20
Термостойкость-50 / +150 °С
Тип продукцииЛоток кабельный листовой перфорированный (прямая секция)
Перфорация бортовДа
Отверстия для монтажаДа
Способ монтажаГоризонтальный / вертикальный; стена, потолок, пол, стойки
КрышкаСерия UKL
СтандартГОСТ Р 52868, сертификат соответствия
Варианты исполненияОцинкованный (Сендзимир), горячеоцинкованный, нержавеющий, окрашенный RAL

Вы спрашиваете - мы отвечаем

Для слаботочки и лёгких пучков — 0,55–0,8 мм. Для силовых кабелей — 1,0–1,2 мм. Для широких лотков 400–600 мм и повышенной нагрузки — 1,5–2,0 мм. Точную толщину подбирают по весу кабеля и шагу опор.
Нагрузка нормируется по ГОСТ Р 52868 и зависит от типоразмера, толщины стали и пролёта: чем больше расстояние между опорами, тем меньше допустимая нагрузка. Типовой шаг опор — 1,5–2 м. Значения по каждому размеру — в таблице несущей способности выше.
Может устанавливаться внутри и снаружи. Подходит для использования в химической или нефтехимической промышленности, бумажной или пищевой промышленности. Подходит для использования в коммерческих помещениях, таких как складские помещения, автостоянки, офисы и служебные воздуховоды.
Оцинкованный (Сендзимир) — для сухих помещений внутри здания. Горячий цинк — более толстое покрытие для улицы и влажных/агрессивных условий. Для химии и пищевого производства берут нержавейку.
Да. У нас собственное производство, изготовим лоток по вашему чертежу или эскизу под конкретный проект. Пришлите размеры через «Рассчитать проект».
