Крепление лестничного лотка

Лотки лестничного типа представляют собой надёжную систему для организации кабельных трасс на различных объектах. Их конструкция состоит из продольных элементов (лонжеронов) и поперечных перемычек, что обеспечивает эффективное естественное охлаждение проводов и упрощает техническое обслуживание. Правильное крепление лестничного лотка — залог долговечности и безопасности всей кабельной инфраструктуры.

Лотки лестничного типа: применение и особенности

Лестничный кабельный лоток применяется для размещения и защиты силовых кабелей, слаботочных линий на промышленных, коммерческих и энергетических объектах. Благодаря открытой конструкции такие системы обеспечивают:

• защиту проводов от механических повреждений;
• удобство прокладки и замены кабелей;
• эффективную вентиляцию, предотвращающую перегрев;
• возможность визуального контроля состояния коммуникаций.

Особенно востребованы лотки при работе с тяжёлыми силовыми кабелями, требующими повышенной несущей способности конструкции: за счёт лестничной структуры такие системы держат пролёты в несколько метров без промежуточных опор — точное значение зависит от высоты борта, толщины металла и расчётной нагрузки и берётся из таблиц несущей способности производителя.

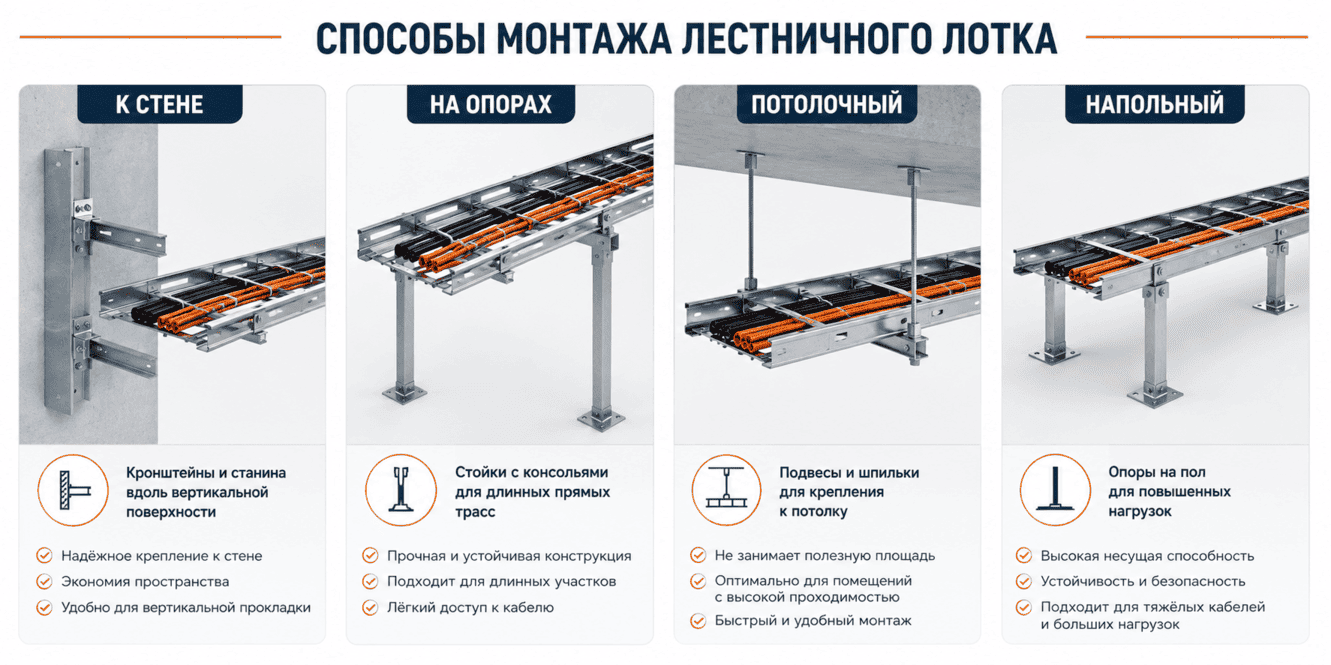

Методы монтажа лестничного лотка

Выбор способа установки зависит от особенностей помещения, типа прокладываемых кабелей и предполагаемых нагрузок.

К стене

Стеновой способ фиксации оптимален для офисных, торговых и жилых зданий, а также для вертикальной прокладки трассы между этажами. Лоток закрепляется вдоль вертикальных поверхностей с помощью кронштейнов и скоб — это даёт компактное размещение трассы и удобный доступ для обслуживания, поэтому вариант хорошо подходит и для нагрузок среднего уровня.

Для монтажа непосредственно у стены применяются монтажные станины, позволяющие разместить конструкцию вплотную к поверхности. Когда нужна усиленная циркуляция воздуха под лотком — например, при работе с кабелями высокой теплоотдачи, — используют настенно-напольный крепёж, создающий дополнительный зазор.

На опорах

Горизонтальная прокладка на опорах актуальна для протяжённых кабельных трасс. В зависимости от условий объекта применяются различные монтажные комплекты:

• стойки с консолями различных типоразмеров;
• кабельные полки со стойками;
• L-образные подвесы омега;
• консоли с основанием для прямой установки.

Этот метод позволяет равномерно распределить нагрузку и обеспечить стабильность всей системы.

Потолочный монтаж

Подвесные системы к потолку — решение для помещений с ограниченным пространством на полу. Используются специальные подвесы и кронштейны, обеспечивающие надёжную фиксацию. Метод популярен на складах и в производственных цехах, где нужно сохранить рабочую площадь для других целей.

Напольный монтаж

Когда кабельная система испытывает значительные механические нагрузки, используется установка на пол. Специальные опоры и монтажные элементы равномерно распределяют вес, снижая нагрузку на отдельные участки. Этот способ предназначен для крупных промышленных объектов с масштабными кабельными сетями.

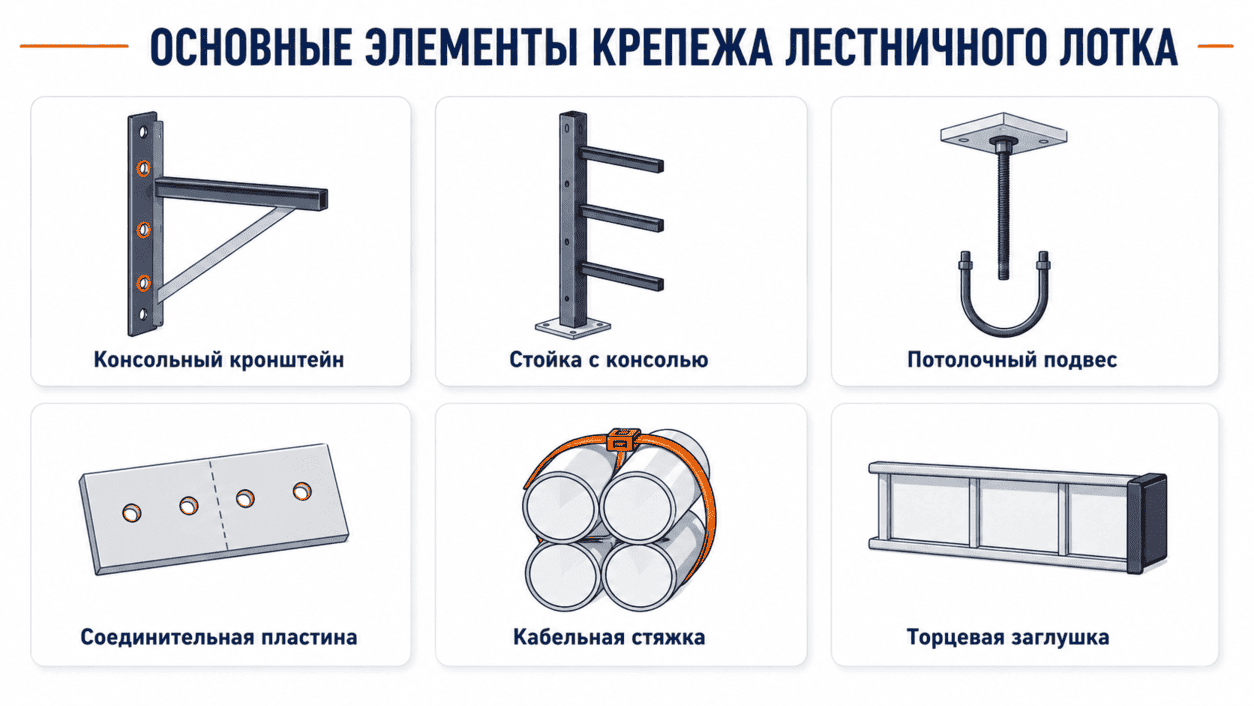

Консоли и крепёж для лотков

Качественные аксессуары для монтажа — основа долговечности всей системы. В зависимости от проекта подбираются:

• соединительные пластины для стыковки секций;
• болтовые комплекты для надёжной фиксации;
• фасонные элементы (углы, ответвители, редукции);
• стяжки для закрепления кабелей внутри лотка;
• защитные заглушки для торцов.

Изделия изготавливаются из оцинкованной или нержавеющей стали, что гарантирует коррозионную стойкость и прочность.

Роль правильного крепежа

Качество установки напрямую влияет на срок службы кабельной инфраструктуры. При выборе крепления необходимо учитывать:

• расчётные нагрузки на конструкцию;
• оптимальный шаг между точками фиксации — для предотвращения провисания;
• условия эксплуатации (влажность, температура, агрессивные среды);
• стойкость материалов к коррозии.

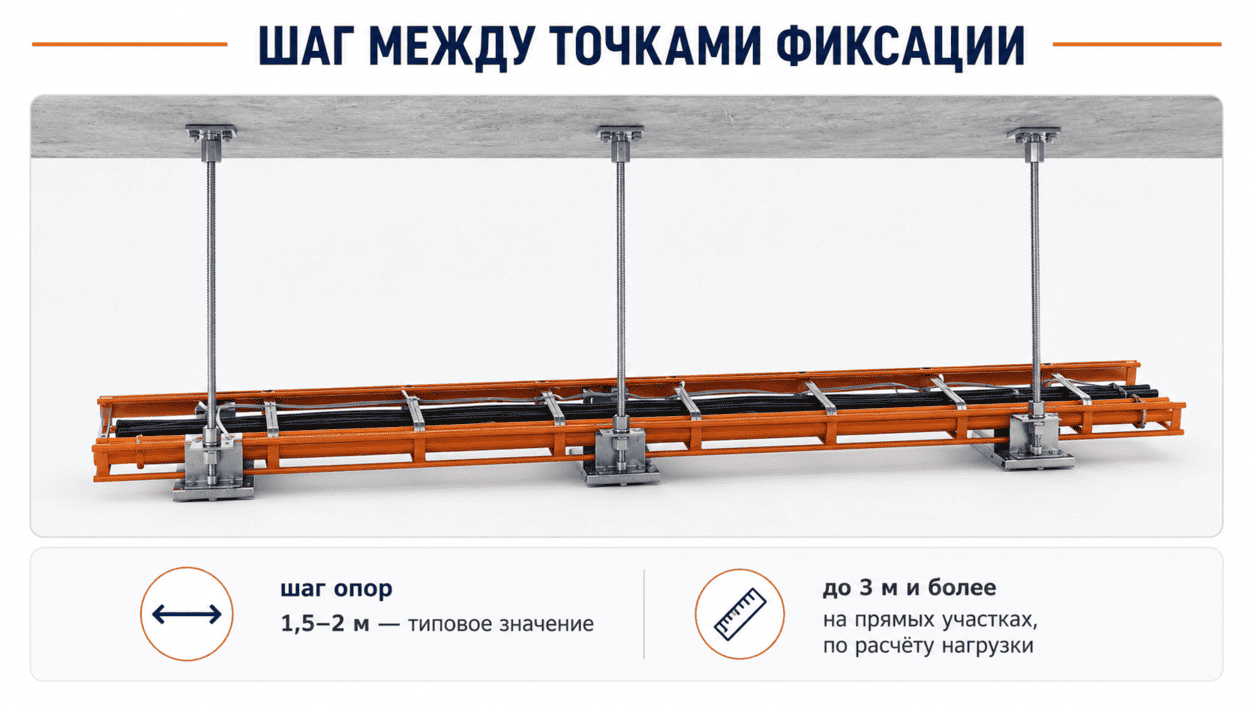

Ориентир по шагу опор: для типовых условий — 1,5–2 м, на прямых участках лестничных систем с умеренной нагрузкой — до 3 м и более. Точный шаг определяют по таблицам несущей способности конкретного производителя, для высоты борта и толщины металла выбранного лотка. Надёжный крепёж исключает деформацию лотков, обеспечивает стабильность трассы и безопасность электрических коммуникаций.

Этапы и рекомендации по монтажу

Материал лотков также играет важную роль: оцинкованная сталь по методу Сендзимира (толщина покрытия, по данным производителей, порядка 10–20 мкм) хорошо защищает от коррозии в сухих отапливаемых помещениях, а для влажной среды, улицы и особо сложных условий эксплуатации применяют горячее цинкование или нержавеющую сталь.

Грамотная организация крепления лестничных лотков — основа функциональности и безопасности кабельных систем. Соблюдение технологических требований, использование качественных материалов и правильный выбор метода монтажа гарантируют долговечность инфраструктуры. Независимо от того, требуется ли установка на балки, стеновые поверхности или подвесные конструкции, ключевым фактором остаётся комплексный подход — от проектирования до финальной фиксации каждого элемента системы.
