Как выбрать кабельный лоток: типы, материалы, монтаж

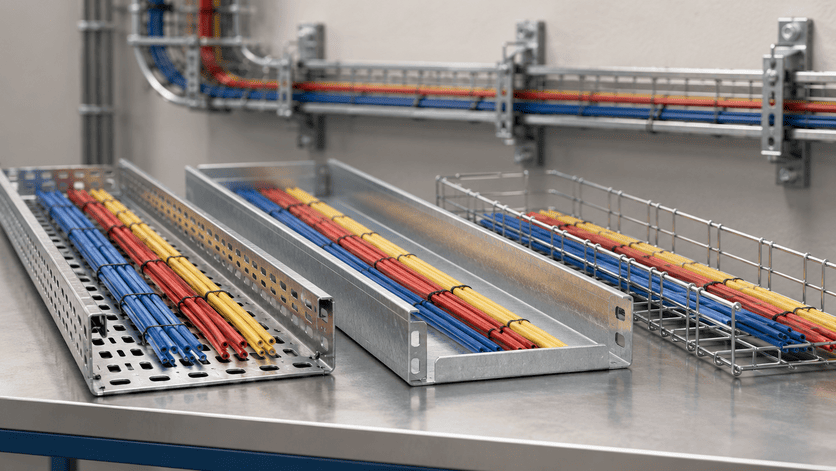

Кабельный лоток — несущая металлоконструкция открытого или закрытого типа, по которой прокладывают силовые и слаботочные линии. Он ускоряет монтаж, защищает кабель от механических повреждений и позволяет в любой момент добавить новую линию, не вскрывая штробы и не перекладывая трассу.

Выбор не сводится к одному профилю: система собирается из лотка и аксессуаров.

• Крышки — защита от влаги, пыли и падающих предметов.
• Крепёж — консоли, подвесы, кронштейны, хомуты и стяжки.
• Соединительные элементы — углы, тройники, переходники по ширине и высоте.
• Дополнительно — перегородки для разделения силовых и слаботочных линий, заземляющие перемычки, светильники на несущей конструкции.

Типоразмеры подбирают с запасом: сечение считают не по текущему числу кабелей, а с учётом будущего расширения.

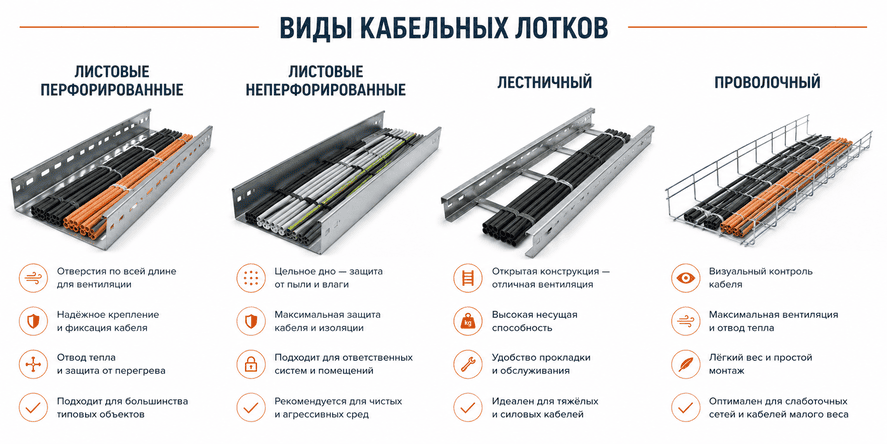

Типы кабельных лотков

Лоток — основа кабельного канала. Типы различаются конструкцией дна и бортов, а значит несущей способностью, вентиляцией и степенью защиты кабеля.

Практический вывод: перфорированный лоток закрывает большинство внутренних задач, лестничный берут под тяжёлые силовые магистрали и длинные пролёты, проволочный — под слаботочку и сложную геометрию трассы, глухой — там, где кабель нужно закрыть от среды.

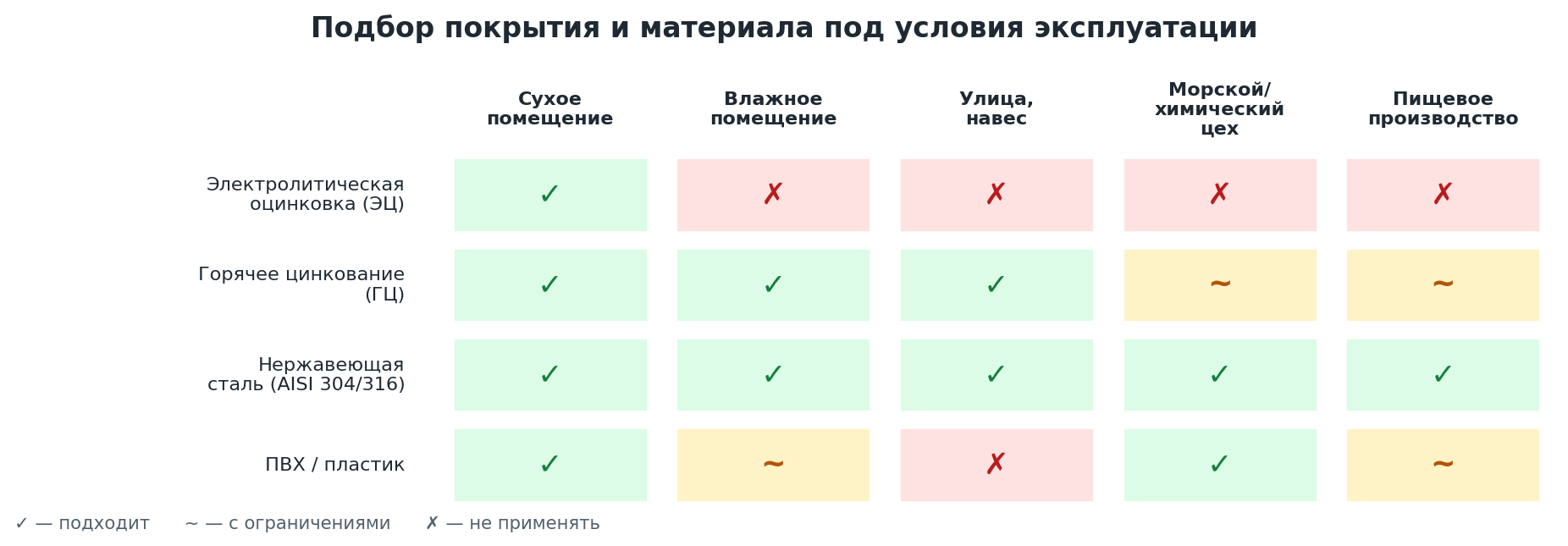

Материалы, покрытия и исполнение

Срок службы определяет не столько сталь, сколько её покрытие. Разница между двумя видами оцинковки принципиальна, и именно на ней чаще всего ошибаются при заказе.

Электролитическая оцинковка (ЭЦ)

Самый массовый и дешёвый вариант. Слой цинка тонкий, порядка 5–20 мкм, поэтому такие лотки применяют только в сухих отапливаемых помещениях. Для улицы и влажных зон они не годятся: коррозия начинается с торцов и мест реза.

Горячее цинкование (ГЦ)

Покрытие толщиной 40–80 мкм наносится погружением в расплав и закрывает в том числе кромки. Такие лотки уверенно работают во влажных помещениях, на улице и в неотапливаемых цехах.

Нержавеющая сталь

AISI 304 и 316 не нуждаются в защитном покрытии, не ржавеют и переносят агрессивные среды, мойку под давлением и кислоты. Ограничение одно — цена, поэтому нержавейку берут точечно: пищевые и фармацевтические производства, химические цеха, побережье.

ПВХ и пластик

Пластик не корродирует, ничего не весит и не проводит ток, что удобно в химлабораториях, где металл разрушается агрессивными веществами. Минусы: низкая несущая способность, охрупчивание под ультрафиолетом и поведение при пожаре — материал плавится. Область применения — офисы, жильё, лаборатории.

Стальной оцинкованный перфорированный лоток — рабочая лошадка отрасли: на него приходится основная доля внутренних кабельных магистралей в логистике, на производстве, в административных зданиях и торговых центрах. Единственное жёсткое условие для ЭЦ-исполнения — сухая среда.

Крышки выпускают из тех же материалов — от углеродистой стали до алюминия. Крышка бывает сплошной или перфорированной, во внутреннем или уличном исполнении; на улице её монтируют с уклоном и предусматривают дренаж, иначе внутри копится конденсат.

Монтаж: что решается на этапе проекта

Ошибки монтажа обходятся дороже, чем экономия на самом лотке. Ключевых параметров три.

1. Шаг опор. Обычно 1,5–2 м, для лестничных систем на прямых участках — до 3 м и более. Точное значение берут из таблиц нагрузок производителя для конкретной высоты борта и толщины металла.

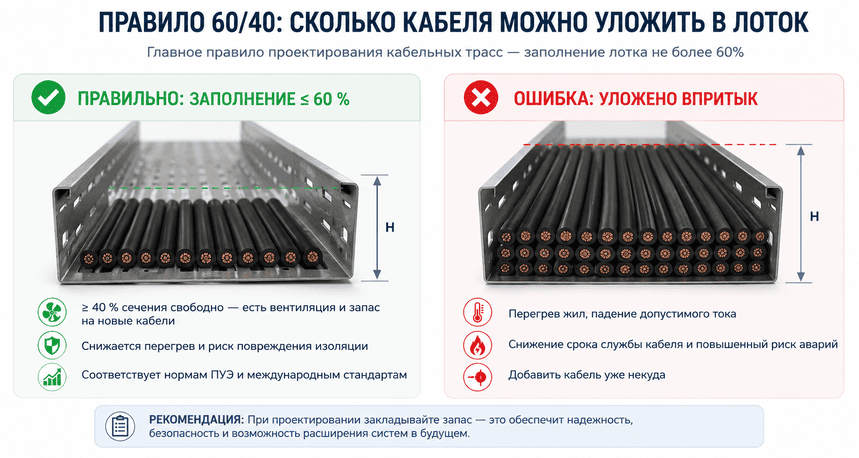

2. Заполнение сечения. Кабель не укладывают впритык: не менее 40 % сечения должно оставаться свободным, то есть заполнение — не более 60 %. Это и вентиляция, и запас под будущие линии.
3. Заземление и разделение линий. Секции соединяют перемычками в непрерывную цепь, силовые и слаботочные кабели разносят перегородкой или разными лотками, чтобы избежать наводок.

Чек-лист выбора

1. Условия эксплуатации. Влажность, пыль, ультрафиолет, агрессивные среды. Помните: хорошая вентиляция и защита от среды — противоположные свойства, за одно всегда платят другим.
2. Нагрузка. Считаем суммарную массу кабеля на метр трассы и добавляем не менее 25 % резерва. Большая цифра — сразу смотрим в сторону лестничных лотков.
3. Геометрия трассы. Много поворотов, спусков и обходов — выигрывает проволочный лоток: его режут и гнут по месту. Но механическую защиту он почти не даёт.
4. Сечение. Не менее 40 % свободного пространства внутри.
5. Аксессуары. Крышки, углы, перегородки и крепёж считают вместе с лотком: в смете они дают заметную долю стоимости.

Коротко: что брать

• Сухой офис, склад, ТЦ — перфорированный лоток, электролитическая оцинковка.
• Улица, неотапливаемый цех, влажность — горячее цинкование, обязательно с крышкой и дренажом.
• Тяжёлые силовые магистрали, длинные пролёты — лестничный лоток.
• Серверная, СКС, сложная трасса — проволочный лоток.
• Химическое и пищевое производство, побережье — нержавеющая сталь AISI 304/316 или пластик.
